Auto-Link-SPE-G 1000BASE-T1 Media Converter

Der Auto-Link-SPE-G verbindet unkompliziert 1000BASE-T1 und 1000BASE-T Netzwerke. Er unterstützt 802.3bp Auto-Negotiation sowie eine propietäre Master/Slave-Detektion. Außerdem ist er rückwärtskompatibel zu 100BASE-T1 und 100BASE-TX. Master/Slave-Rolle, Geschwindigkeit und Auto-Negotiation lassen sich über DIP-Schalter einstellen. Mit der Control Center Software können Link-Status und Signalqualität abgefragt, T1 Kabeldiagnose durchgeführt sowie PHY-Register gelesen und geändert werden. Die Stromversorung erfolgt über den Bordspannungsstecker oder den USB-Port. Das Dual-Power-Supply schaltet unterbrechungsfrei zwischen beiden Eingängen um.

Technische Daten:

• Standards: IEEE802.3bp, IEEE802.3bw, IEEE802.3ab, IEEE802.3u

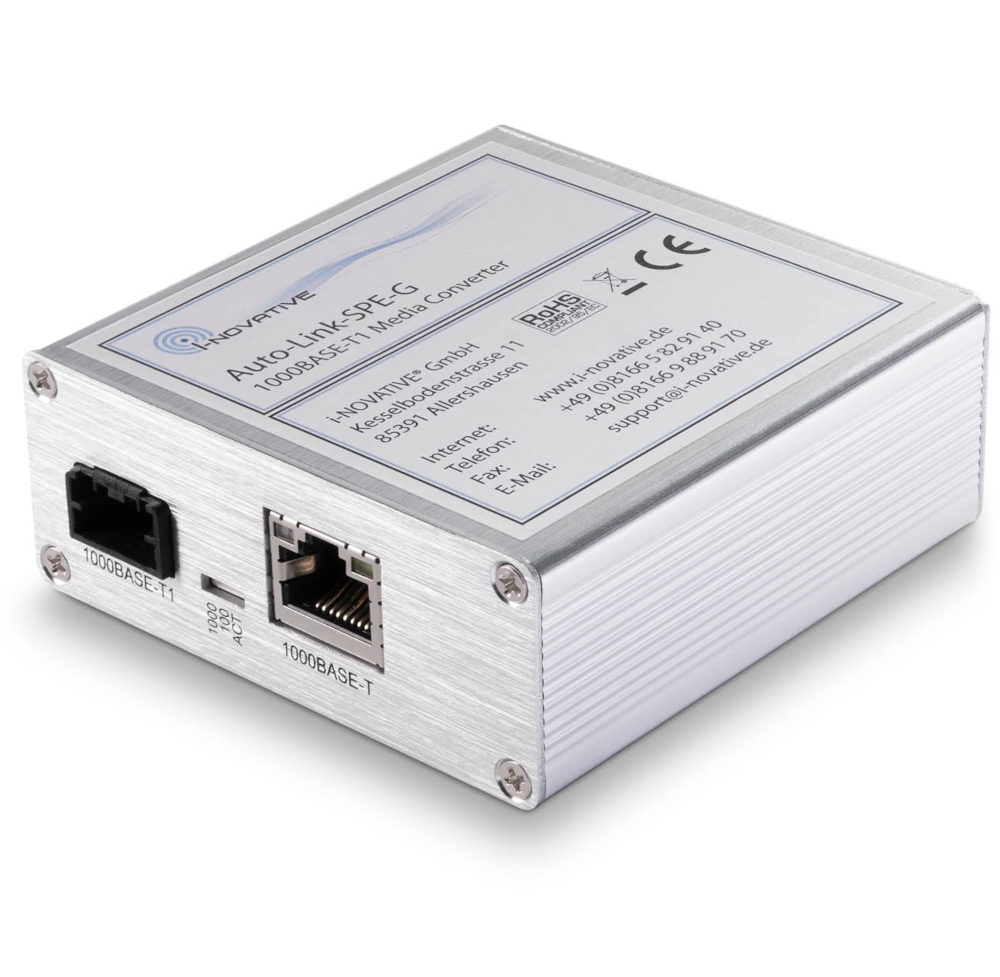

• 1000BASE-T1 Port (Molex Mini50 4pos)
• 1000BASE-T Port (RJ45)

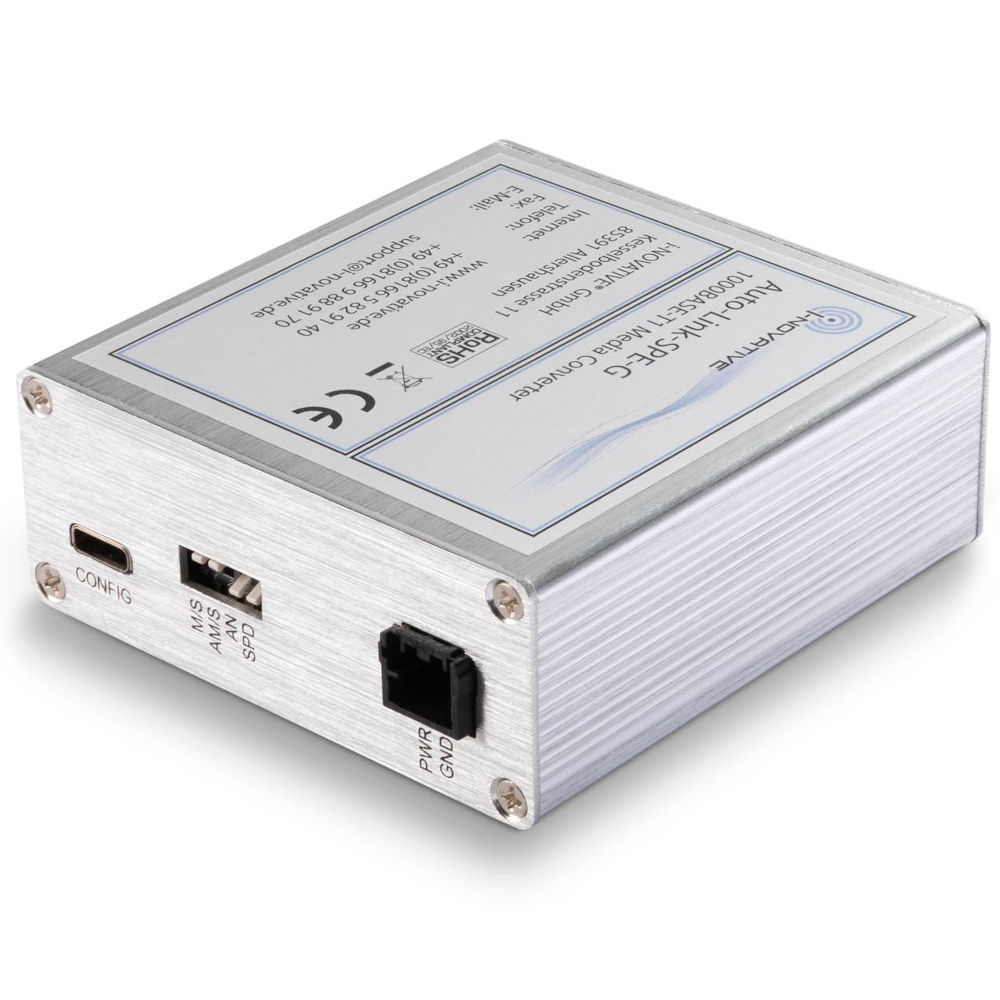

• USB-C Port (Firmware Update & Konfiguration)
• Link/Activity LEDs für beide LAN-Ports
• Master/Slave- und Speed- (1000/100) Umschaltung per DIP Switch
• Automatische Master/Slave-Detection
• 802.3bp Auto-Negotiation
• 802.3bp Link Type-A (15m TP)
• Automotive Cable Diagnostics (T1 Verbindung)
• Robustes Aluminium Gehäuse
• Größe: 75 x 30 x 82 mm (BxHxT)
• Betriebsspannung: 5V - 28V DC (Molex Mini50 2pos) / 5V (USB-C)
• Stromverbrauch: < 150mA @ 12V
• Umgebungstemperatur: -40°C - +65°C

Lieferumgang:

• Auto-Link-SPE-G (1000Base-T1 Media Converter)
• T1 Network Connector Receptacle (Molex Mini50 4Pos)
• Power Connector Receptacle (Molex Mini50 2Pos)
• Terminals for the Mini50 Receptacles (4x AWG22 + 4x AWG24 + 4x AWG26-30)
• USB Cable (USB-A to USB-C)
